青鳥J-SAP-JBF4124R/JBF4125R無線手動報警開關接線安裝技術

作者：發布時間：2025-05-14 15:55:58點擊：2013

信息摘要：

1、概述

1.1、產品特點

? 內置微處理器，性能穩定。

? 采用 SMT 表面貼裝工藝，可靠性高，一致性好。

? 產品采用無線通訊方式，施工現場無需接線。

? 可與公司生產的 JB-QB-JBF5021 控制器（以下簡稱控制器）配接，組

成報警系統。

? 操作簡單，用手按下按鍵，即能實現向控制器發送火警信號。

? 產品使用 RF 射頻通信技術，功耗低，可視傳輸距離 260m。

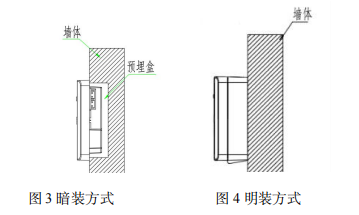

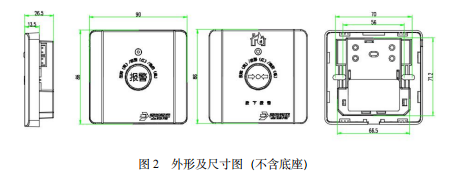

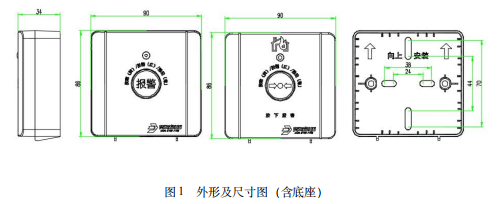

? 無線手動報警開關預埋安裝，節省占用空間，同時也可以支持明裝（無

預埋盒）安裝方式。

? J-SAP-JBF4124R 無線手動報警開關為白色外觀

? J-SAP-JBF4125R 無線手動報警開關為紅色外觀

1.2、主要用途及適用范圍

? 產品可以與控制器構成無線家用火災安全系統。

? 適用于家庭、賓館客房、老舊小區改造、三小、九小等小微場所等應

用

1.3、型號的組成及其代表意義

1.4、使用環境條件

? 工作溫度：-10—+50℃

? 貯存溫度：-10—+40℃

? 相對濕度：≤85%RH(40±2℃)

2、工作原理

無線手動報警開關由啟動開關及相應的處理電路組成，在正常運行時，產品處于巡檢狀態，綠色指示燈閃亮，當有火警時，手動按下按鈕（需大于 3s），報警信號上傳到控制器，同時紅色指示燈常亮來警示用戶，長按報警按鍵（大于 6s）時，報警狀態取消，設備復位。

3、操作指導

1）上電自檢：用戶收到產品后，請先將電池插頭插入到插座內，指示燈紅黃綠三色交替閃亮。

2）注冊登記：產品上電后，請在有效通訊距離內，5s 內點按報警按鍵 3 次發送注冊信息，點按過程中紅燈閃亮，點按完畢發送注冊信息，發送過程中綠燈閃亮。成功注冊到控制器上，綠燈常亮 1s 作為提示。

3）巡檢狀態：正常巡檢狀態下，指示燈每隔 3h 綠燈閃爍一次。

4）報警：手動按下按鈕（大于 3s）時，可發送報警信號，控制器報出火警，產品指示燈紅色常亮。若手動按下按鈕超過 3s,控制器未報出火警，產品指示燈紅色閃亮直至控制器報出火警后，紅色常亮。

5）復位：操作控制器上的復位功能，即可對所有在線且處于報警狀態的手動報警按鈕進行復位。

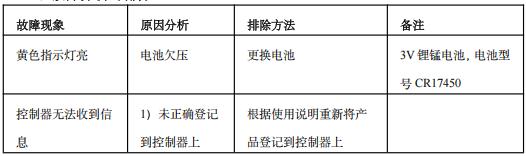

6）故障：當產品電池電壓低于 2.6V 時，產品向控制器發送故障信號，控制器報出手報故障，此時指示燈黃色閃亮。請盡快聯系廠家更換電池。

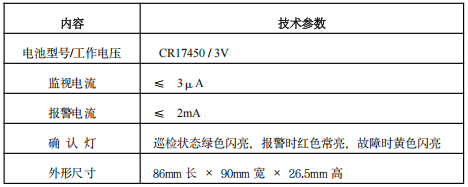

4、技術特性

主要參數
